該系列電源防雷箱并聯安裝在電源線路上，不影響電源線路的正常工作。可應用于石油化工、天然氣、煙花炮竹、煤礦和其他礦山、礦場、礦井以及制造、使用或儲存火炸藥及其制品的危險建筑物等易燃易爆行業的電子電源設備的防雷及操作過電壓保護。
安裝說明 :
防雷箱可采用懸掛方式固定在墻壁上。
注意事項:
1.安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求；
2.防雷箱在工作期間，應定期檢測并查看狀態指示燈是否正常；
3.當紅燈亮?xí)r，表示該相防雷阻件已劣化或被雷擊損壞，需要維修；
4.安裝時，所有連接導線要求短、粗、直，并連接牢靠；
5.安裝完后，合上自動斷路器開關，檢查工作狀態是否正常；
6.用戶單位制定防雷設施管理制度，并指定專人管理；
7.定期檢查（測）防雷箱的工作情況，雷雨過后及時查看，嚴禁已老化。

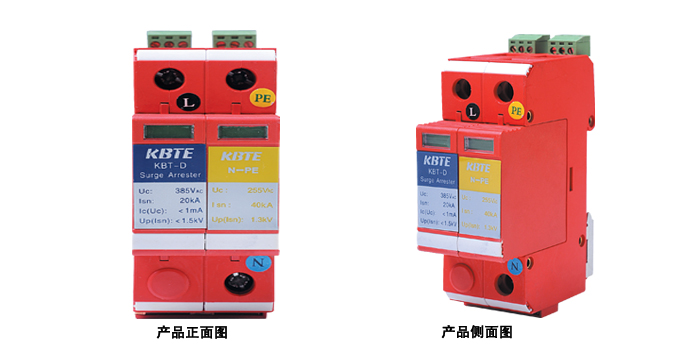

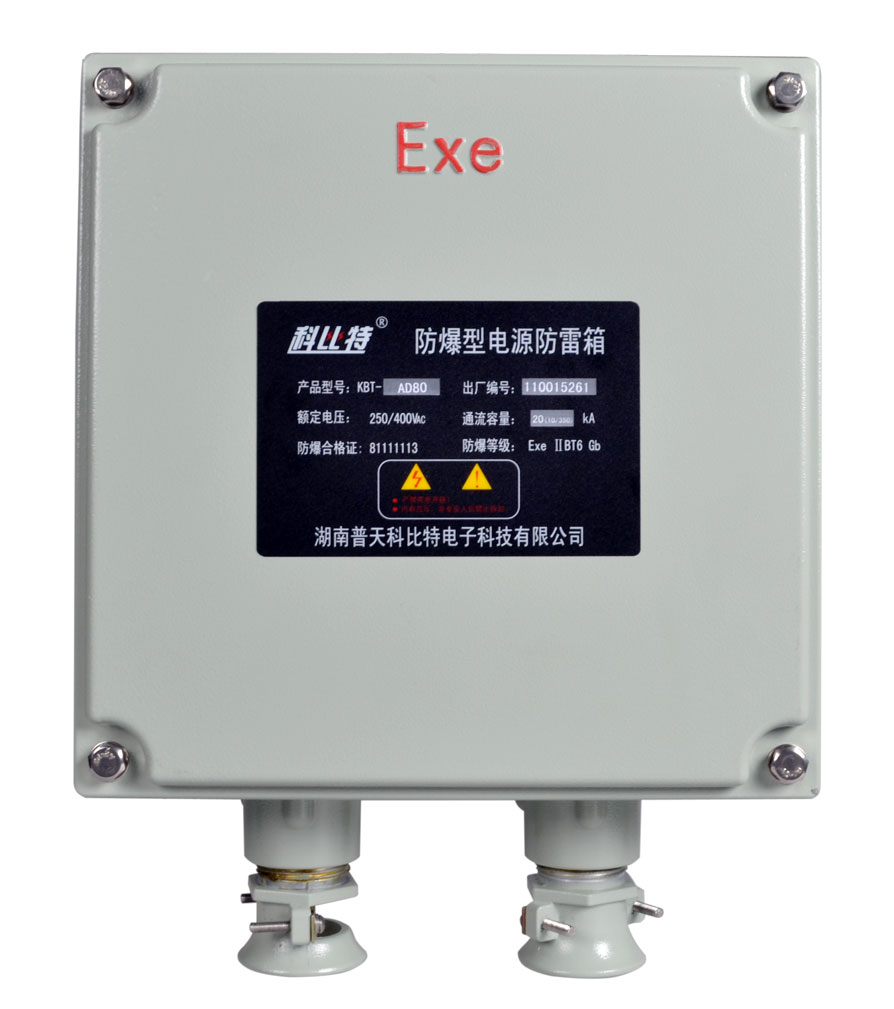

防爆型電源防雷箱的箱體是采用符合GB3836.3-2010《爆炸性環境 第3部分：由增安型“e”保護的設備》標準要求的防爆箱，防爆標志是：Ex eⅡ T6 Gb/DIP A21 TA T6。防爆箱內部安裝的是按照GB18802.1-2011《低壓電涌保護器(SPD) 第1部分 低壓配電系統的保護器性能要求和試驗方法》標準要求生產的電源防雷模塊，并內置了斷路器，其中KBT-AD系列配置的電源防雷模塊為I級試驗（T1）電涌保護器，用于第一級雷電防護，KBT-BD和KBT-CD系列配置的電源防雷模塊為II級試驗（T2）電涌保護器，分別用于第二級和第三級雷電防護。適合各種電網制式的電源系統，防止雷擊產生的脈沖浪涌及瞬間過電壓對用電設備造成損害。
| 名稱 | 防爆型三相電源防雷箱 | 防爆型單相電源防雷箱 | |||||||||||||||||
| 產品編碼 | X23-01 | X23-02 | X23-03 | X23-04 | X23-05 | X23-06 | X23-07 | X24-01 | X24-02 | X24-03 | X24-04 | X24-05 | X24-06 | X24-07 | |||||
| 型號 | KBT-AD100E | KBT-AD80E | KBT-BD80E | KBT-BD60E | KBT-BD40E | KBT-CD20E | KBT-CD10E | KBT-AD100E | KBT-AD80E | KBT-BD80E | KBT-BD60E | KBT-BD40E | KBT-CD20E | KBT-CD10E | |||||
| 規格 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | |||||
| 保護級別 | 第一級 | 第二級 | 第三級 | 第一級 | 第二級 | 第三級 | |||||||||||||
| 試驗類別 | T1(Ⅰ級) | T2(Ⅱ級) | T2(Ⅱ級) | T1(Ⅰ級) | T2(Ⅱ級) | T2(Ⅱ級) | |||||||||||||
| 額定工作電壓Un（V） | AC250/400 | AC250/400 | AC250/400 | AC250 | AC250 | AC250 | |||||||||||||
| 最大持續工作電壓Uc（V） | 255 | 255 | 275 | 275 | 275 | 275 | 275 | 255 | 255 | 275 | 275 | 275 | 275 | 275 | |||||
| 沖擊電流（10/350μs）Iimp（kA） | 25 | 20 | / | / | / | / | / | 25 | 20 | / | / | / | / | / | |||||
| 標稱放電電流In（kA） （T1：10/350，T2：8/20） | 25 | 20 | 80 | 60 | 40 | 20 | 10 | 25 | 20 | 80 | 60 | 40 | 20 | 10 | |||||
| 最大放電電流Imax（kA） | / | / | 160 | 120 | 80 | 40 | 20 | / | / | 160 | 120 | 80 | 40 | 20 | |||||
| 電壓保護水平Up（kV） | 2.5 | 2.5 | 2.5 | 2.5 | 1.3 | 1.4 | 1.0 | 2.5 | 2.5 | 2.5 | 2.5 | 1.3 | 1.4 | 1.0 | |||||
| 連接導線標準（mm2） | ≥6 | ≥6 | ≥4 | ≥4 | ≥4 | ≥2.5 | ≥2.5 | ≥6 | ≥6 | ≥4 | ≥4 | ≥4 | ≥2.5 | ≥2.5 | |||||
| 接地線標準（mm2） | ≥10 | ≥10 | ≥6 | ≥6 | ≥6 | ≥4 | ≥4 | ≥10 | ≥10 | ≥6 | ≥6 | ≥6 | ≥4 | ≥4 | |||||
| 外形尺寸 | 300×300×140 | 230×230×107 | 190×190×110 | ||||||||||||||||
| 安裝方式 | 掛墻安裝，開孔尺寸340×250mm,開4個φ10mm×50孔 | 掛墻安裝，開孔尺寸265×195mm,開4個φ10mm×50孔 | 掛墻安裝，開孔尺寸237×158mm,開4個φ10mm×50孔 | ||||||||||||||||
| 響應時間t（ns） | ＜25 | ||||||||||||||||||
| 保護模式 | L/N-PE | ||||||||||||||||||
| 外殼材料 | 鑄鋁，表面靜電噴塑 | ||||||||||||||||||
| 外殼阻燃等級/防爆標志 | UL94-V0/ Ex eⅡ T6 Gb/DIP A21 TA T6 | ||||||||||||||||||
| 外殼防護等級 | IP65 | ||||||||||||||||||
| 推薦串聯過流保護器 | 內置斷路器 | ||||||||||||||||||
| 接口類型 | M5螺絲壓接 | ||||||||||||||||||
| 工作溫度（℃） | -40～+85 | ||||||||||||||||||
| 參考標準 | IEC61643-1:2005 GB18802.1-2011 | ||||||||||||||||||
